卸油流量計概述
橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量?jī)x表。它具有量程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。
LC型橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝散熱器或橢輪欠齒可測量高溫、高粘液體。不同的液體（酸、堿、鹽、有機溶液等）流量計主體可選擇不同的材質制造。
卸油流量計產品特點
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、用于高壓、低腐蝕性介質的計量
7、廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器
9、防爆等級：ExiaIICT6
卸油流量計的結構及工作原理
1、結構
LC系列橢圓齒輪流量計由流量變送器和計數機構組成，變送器與計數機構之間加裝散熱器，則構成高溫型流量計。
1、計數器；2發信器；3、精度調節器（DN50以上使用）；4、密封聯軸器；5、前蓋；6、蓋板；7、橢圓齒輪；8、殼體；9、后蓋。
2、原理
測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪A產生順時針?lè)较蜣D(zhuǎn)動，把輪A和殼體間的半月形容積內的介質排至出口，并帶動輪B作逆時針?lè)较蜣D(zhuǎn)動，這時A為主動輪，B為從動輪，在上所示為中間位置，A和B均為主動輪；而在上所示位置，P1和P2作用在A輪上的合力矩為零，作用在B輪上的合力矩使B輪作逆時針?lè)较蜣D(zhuǎn)動，并把已吸入半月形容積內的介質排至出口，這時B為主動輪，A為從動輪，與上所示情況剛好相反。如此往復循環，輪A和輪B互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過齒輪流量計的體積流量Q為：Q=4nυ0
式中：n--橢圓齒輪的旋轉頻率(轉/秒)；υ0--半月形部分的容積(貝)．
這樣，在齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。
卸油流量計的主要技術參數

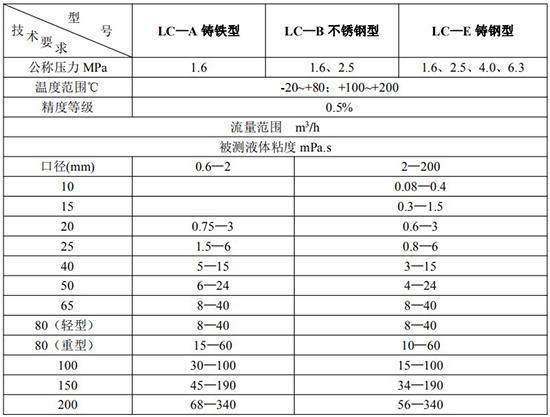

鑄鐵型、鑄鋼型、不銹鋼型橢圓齒輪流量計

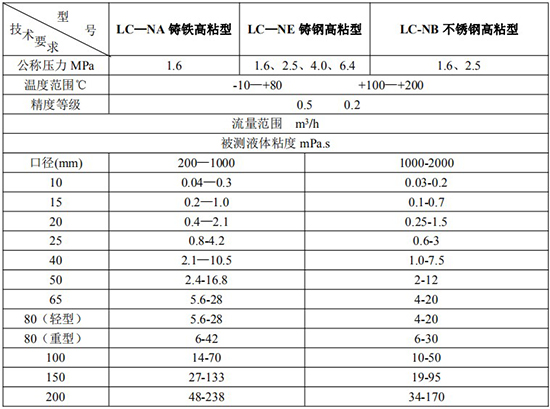

高粘型橢圓齒輪流量計

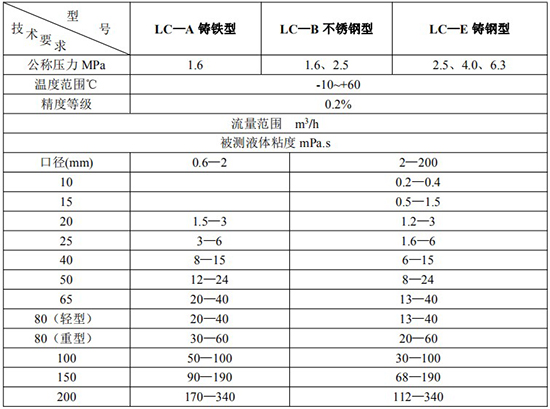

高精度橢圓齒輪流量計
卸油流量計流量范圍
卸油流量計的安裝與使用
1 、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數（見圖，）
2 、儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害；
3 、儀表中的橢圓齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置（分度O "應在上面｝，以減少橢圓齒輪與殼體間的摩擦．降低零件的摩損。由于安裝位置不同．為了便于讀數，可將計數器（表頭）旋轉90°或180°（見圖2）。
4 、橢圓齒輪流量計安裝前．管道必須徹底清洗在整個管路系統中，若無嚴格的過濾裝置時．應在儀表前安裝過濾器，以防雜質進入表內。
5 、橢圓齒輪流量計應安裝在泵的出口端．流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。
6 、橢圓齒輪流量計在使用時，應使表內流滿液體被測液體內不應混有氣體否則測出氣和液的混合容積使測量不準液體內混有氣體必須在儀表前安裝氣體分離器。
7 、管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇波動等現象否則將影響儀表正常工作。
8 、流量超過規定*大流量時，橢圓齒輪隨著轉速提高而磨損增加．且壓力損失急劇增加，應避免使用。低于*小流量．雖仍能計量，但誤差增大流量計的起動流量約為*大流量的2 % ，正常工作流量*好為*大流量的70 ％一80 %
9 、用于測量高粘度液體時，一般均將液體加熱以降低粘度，然后在管道內流通。當儀表停用后，儀表內充滿的液體冷卻而變粘如再要啟用，必須用蒸汽在表體外部把液體沖熱等方法加熱，待儀表內液體粘度降低后才能使用。否則粘液會咬住傳動零件．致使儀表?yè)p壞。
10 、被測液體溫度不應高于規定值，超過了儀表甚至?xí)ㄗ〔粍?dòng)。液體溫度變化也會造成粘度影響的附加誤差。另外，溫度增加也造成新月形空間體積增加，使儀表走得慢，測量室為鑄鐵，橢圓齒輪為鑄鋁時，附加誤差＋0.14 % / 100℃ 。
11 、每臺儀表出廠時均用7 號機械油在室溫條件下標定，常溫下油的粘度約為10mpa · s ，如用戶使用的液體粘度與此相差較大時，可調換雙層齒輪。
12 、嚴禁用掃線蒸汽和水通過儀表
