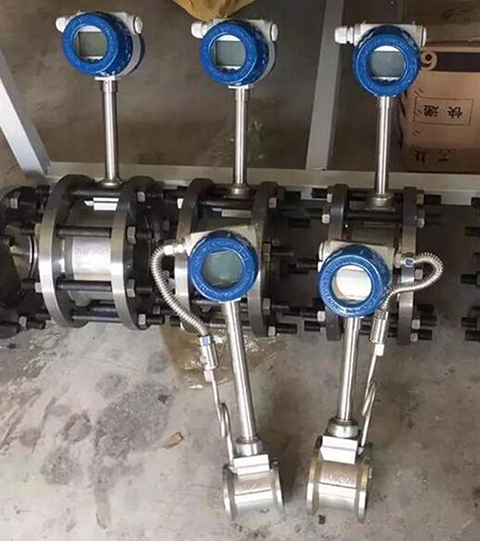

空氣流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC 鋰電池
- 訂貨號：QZW289455XQC
空氣流量計的種類和適用范圍
1． LUGB 系列滿管型壓電式渦街流量儀表
2． LUGB 系列插入型壓電式渦街流量儀表
3． LUGE 系列滿管型電容式渦街流量儀表
4． LUGE 系列插入型電容式渦街流量儀表
5． LUGB/E 系列電池供電型渦街流量儀表
6． 潛水型/分體型渦街流量儀表（協議訂貨）
7． 多功能曲線紀錄積算儀，帶 P/T 補償功能、中文液晶顯示
8． 智能流量積算儀，數碼管顯示
LUGB/E 型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.
空氣流量計產品特點
●安裝簡便，維護十分方便；
●結構簡單牢固，無可動部件，長期運行十分可靠；
● 量程范圍寬，量程比可達1：15；
● 壓力損失小，運行費用低，更具節能意義；
● 應用范圍廣，液體、氣體、蒸汽均可測量；
● 檢定周期長，一般為兩年；
● 在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；
● 可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
● 檢測探頭不直接接觸被測介質，性能更穩定。 技術參數
●測量介質：液體、氣體、蒸汽、空氣
● 測量范圍：（見下表）
● 公稱通徑：（見下表）非標產品可根據用戶要求特殊定做
空氣流量計工作原理

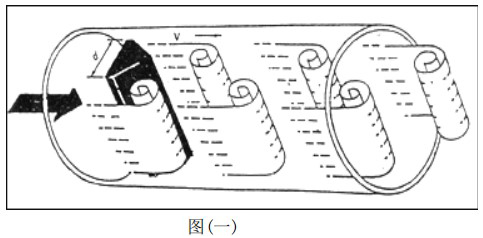

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f，被測介質來流的平均速度為 V，旋渦發生體迎流面寬度為 d，表體通徑為 D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度

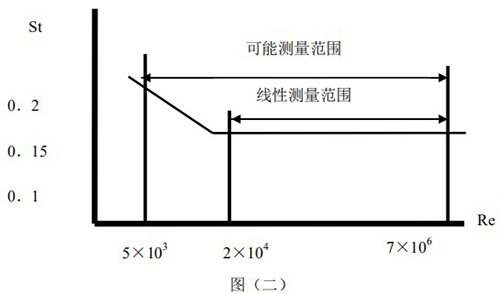

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中 St＝0.17 的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速，由流速 V 求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）
空氣流量計產品參數說明
●溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃
●壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做
●范 圍 度：正常范圍1：10 擴展后范圍1：15
●壓力損失系數：Cd≤2.6
●系統測量精度：液體、氣體 示值的±1%
蒸 汽 示值的±1.5%
插入式流量計 示值的±2.5%
●供電電壓：傳感器 +12VDC 或+24VDC 變送器 +24VDC
現場顯示型 儀表自帶3.6V鋰電池
●輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器 兩線制4 ~ 20mA.DC電流信號
●允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g
●環境溫度：傳感器 -30℃ ~ 65℃
變送器、現場顯示 -10℃ ~ 50℃
●環境濕度：相對濕度5 ~ 85%
●信號遠傳距離：≤500m
●信號線接口：內螺紋M20×1.5
●直管段長度：上游≥10D 下游≥5D
●防爆等級：( ia )ⅡCT2 - T5本安防爆
●防護等級：普通型 IP65 潛水型IP68

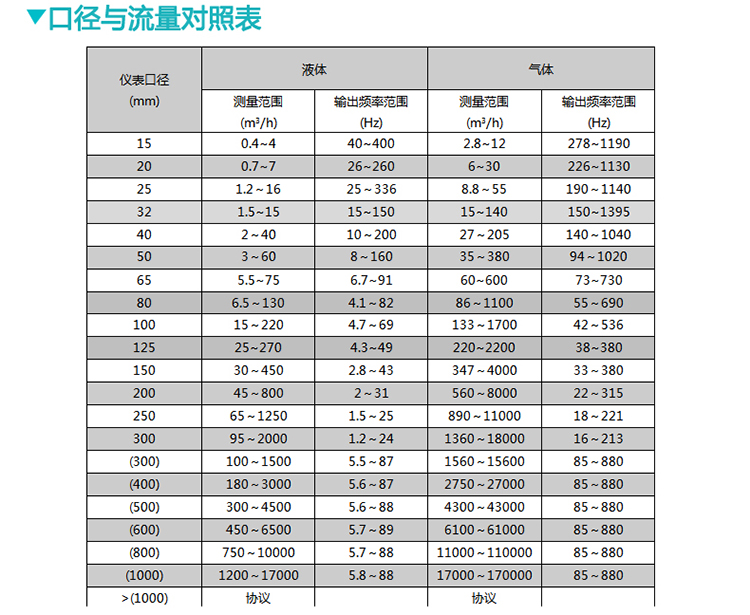

空氣流量計測量范圍對照表
空氣流量計測量范圍對照表

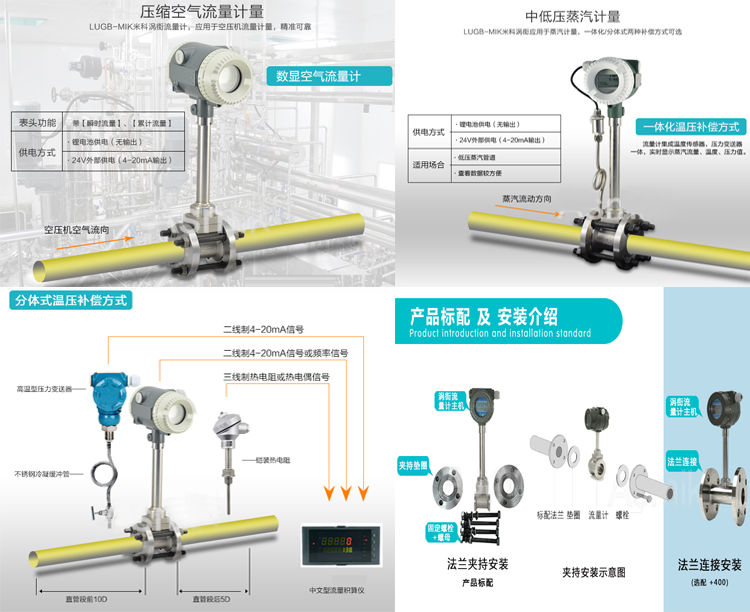

空氣流量計選擇配置
本公司生產的氣體流量計可以測量鍋爐飽和蒸汽、電廠過熱蒸汽、熱水、液體、導熱油等物質。顯示部分為*先進的液晶中文顯示，3.6V電池與DC24V雙供電，可顯示瞬時流量、累計流量、溫度、壓力、密度、頻率，所有數據清晰可見！配套法蘭、螺栓、墊片都給您配齊！
1、蒸汽：
1）若是管道內蒸汽的溫度和壓力時刻在變化，忽高忽低，不穩定且溫度不超過180°時，建議加單獨溫度補償或者單獨壓力補償，兩種補償任選其一，來實時檢測溫度或壓力，從而不間斷補償密度，以實現測量的精準度！適用于以成本核算、節能減耗的企業。
2）若是管道內蒸汽的溫度和壓力時刻在變化，忽高忽低，不穩定且用于貿易計量時，請務必選擇同時溫度和壓力傳感器補償，以此避免貿易糾紛，成本核算更加精準！
3）若是您現場溫度和壓力是恒定的，可選擇現場顯示電池供電或者220V供電遠傳顯示，無需溫度或者壓力補償。適用于自己內部使用，對精度要求不高的企業。
2、空氣：
1）空氣，一定溫度和壓力同時補償。兩者缺一不可！
3、液體
1）對于測量的物質為自來水、純凈水、汽油、柴油、導熱油（需用高溫探頭）等液體直接選擇普通配置現場顯示電池供電即可。
4、沼氣
1）沼氣的壓力一般都在5KPa-10KPa左右，不需要溫度壓力補償，可以選擇普通現場顯示減少成本。若是壓力超過20KPa，建議加溫度和壓力補償。
空氣流量計信號換算與接線方式
電壓脈沖換算成累積流量，（累計流量值）Qs=N/K，
K是流量系數（出廠都已經給定），N是一段時間內的總脈沖數。
1）可由二次儀表（流量積算儀、PLC等）將脈沖頻率f進行積算，得到一段時間內的總個數。
2）直接一段采集脈沖個數，得到總數。

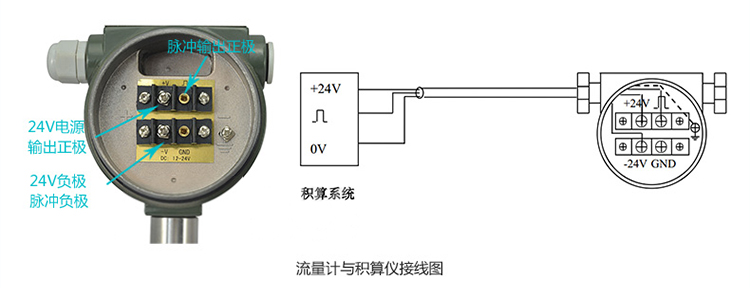

脈沖輸出接線方式

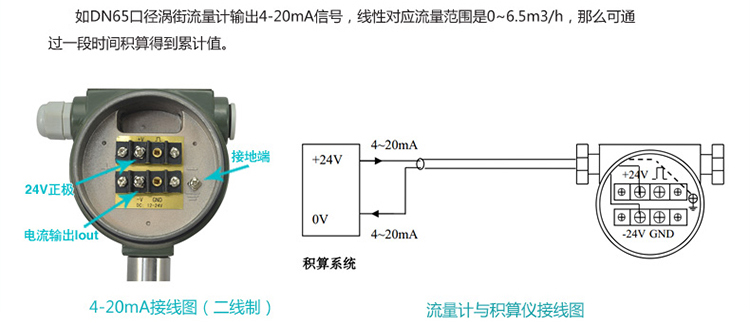

電流信號換算成瞬時流量（4-20mA接線方式）
電流信號換算成瞬時流量（4-20mA接線方式）

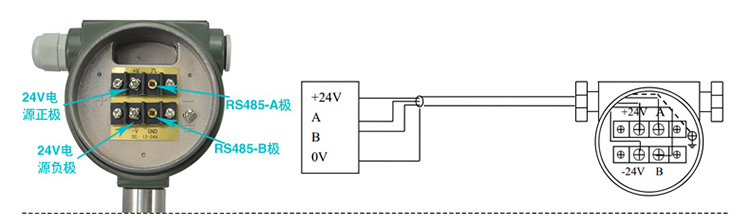

485通訊接線

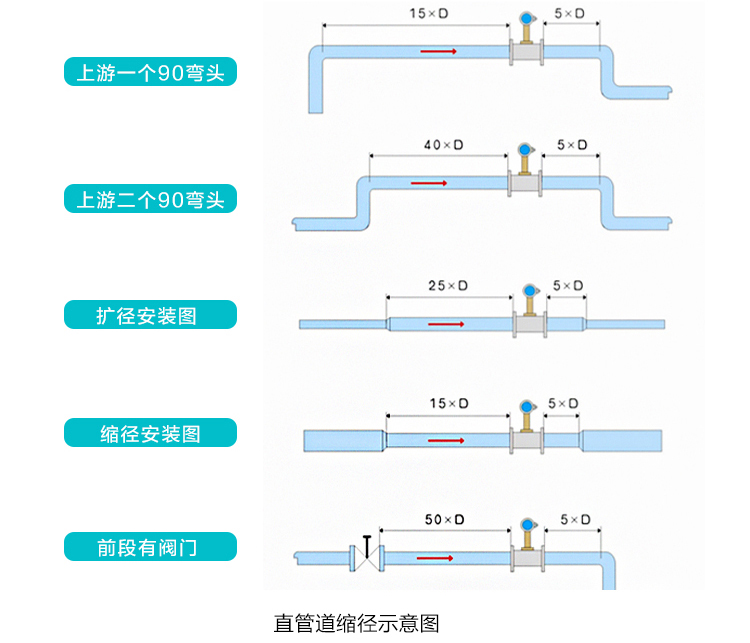

空氣流量計安裝距離的選擇
空氣流量儀表對安裝點的上下游直管段有一定要求（前10后5）不然會影響介質在管道中的流場硬性儀表的測量精度。儀表的上下游直管段要求如下：
注：1、儀表選型一定根據流量，切不可根據管道直徑，需變徑時必須變徑。
2、儀表安裝時氣體就高不就低，液體就低不就高。
3、根據渦街流量傳感器安裝可旋轉180°方向，水平管道安裝傾斜45°，或根據管道情況任意選定方向，便于接線盒維修。
