DN40電磁流量計外形尺寸對照表
點擊次數:1957 發布時間:2021-12-08 08:40:58
DN40電磁流量計外形和安裝尺寸,見表 2-4
注:除表 2-4 標準連接尺寸和公稱壓力以外,可依據用戶要求,根據用戶實際安裝位置尺寸,管道公稱壓力進行非標準設計和制造。

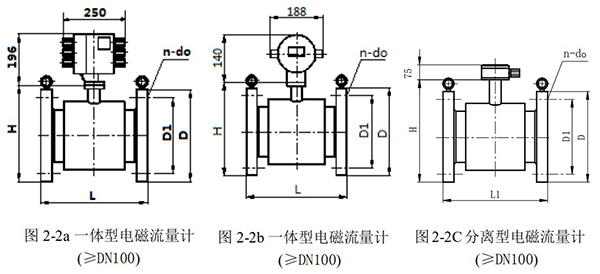

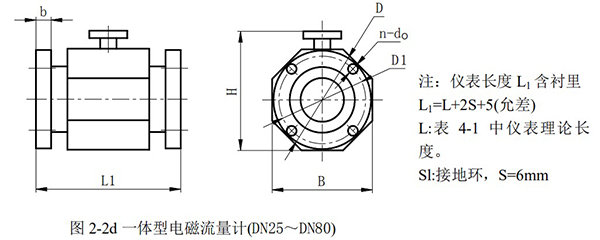

DN40電磁流量計(含傳感器)外形及連接尺寸(見圖 2-2,表 2-4)

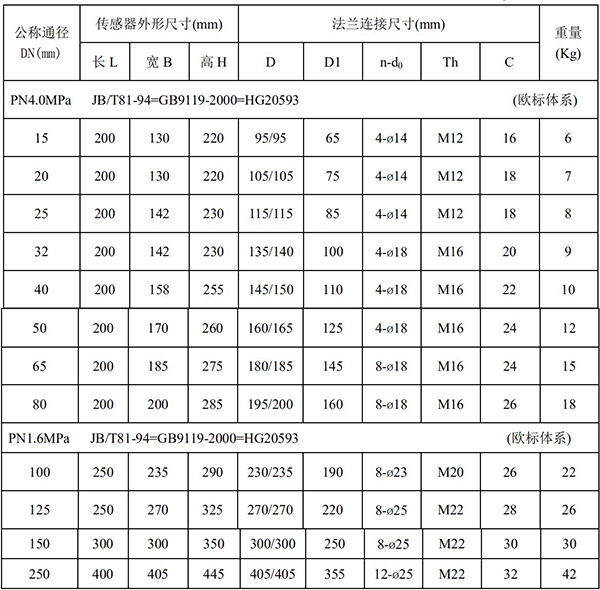

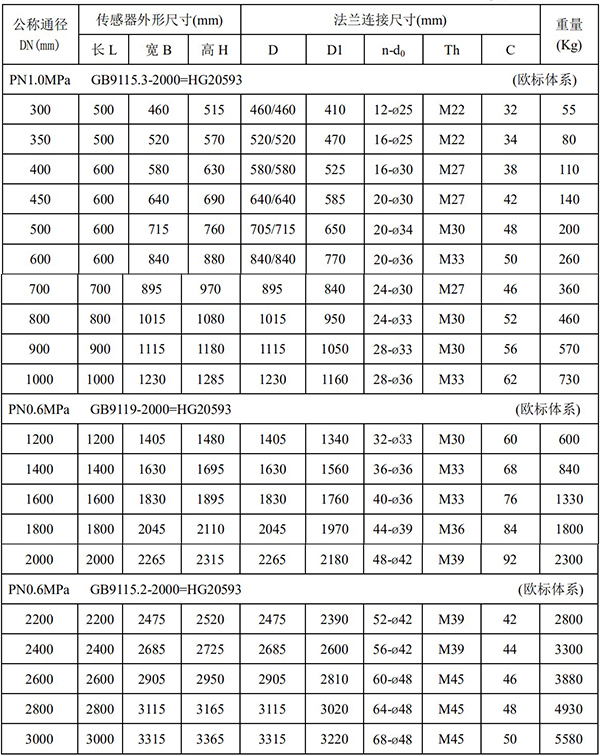

常用規格DN40電磁流量計外形尺寸和法蘭連接尺寸
