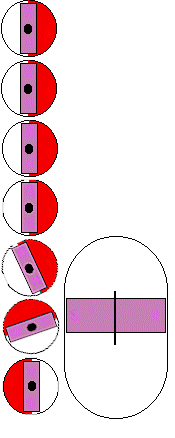

通常我們說的磁浮子翻柱液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成的。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。



1、顯示面板顯示異常

造成這種故障的原因通常有以下幾種：

①翻片與導軌間的間隙設計不合理或過小，從而導致摩擦力過大，翻片不翻轉；顯示面板與浮筒的距離過大，浮子的磁鋼驅動力不足，導致翻片不翻轉；翻片中的磁鋼過小或磁力消失，導致翻片不翻轉或翻轉異常；

②水或灰塵等雜質滲入顯示面板，導致翻片翻轉困難；

③環境溫度過低，導致介質結冰，浮子無法移動，翻片不能正常顯示液位。



2、就地顯示正常，遠傳顯示不正常

一般來說，造成這種故障通常有以下幾個原因：

①?lài)?guó)產玻璃管干簧管易碎，干簧管短路或者開路，會導致遠傳異常；

②電阻虛焊；

③簧管的金屬觸點間隙很小，當介質溫度過高，其受熱時金屬薄片膨脹，容易出現閉合狀態；壓力超出額定值，導致開關損壞。



3、遠傳和磁翻板都不動

這種故障現象通常就是浮子異常導致，有以下兩種表現：

現象一：浮子被卡住，導致顯示面板指示不正確。

故障分析：磁浮子翻柱液位計里的浮子被卡住，通常有以下幾個原因：

①當浮子使用一段時間后，浮子可能會因?yàn)殡s質的存在而卡住，不能上升或下降；

②浮筒的安裝角度小于87度，導致傾斜，影響浮子的上下移動；

③浮子由于本身的磁性吸附鐵屑或其它污物導致被卡?。?/div>
