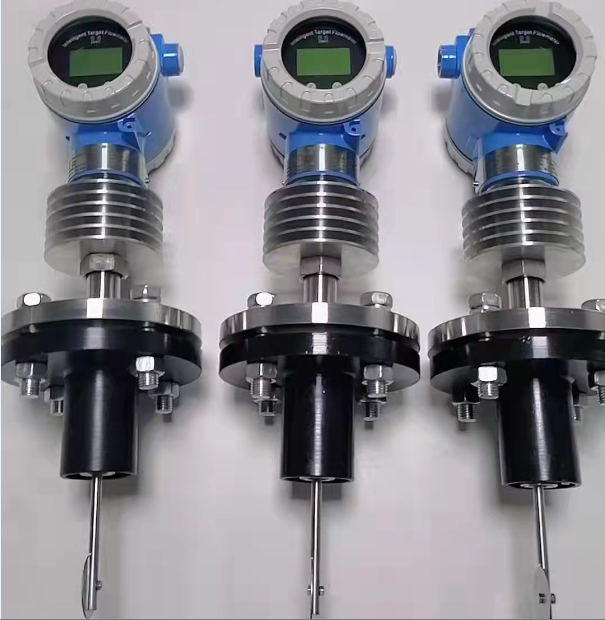

低溫型靶式流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-BS
- 測量范圍：0.1～55800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN15-DN2000
- 適用介質：液體，氣體
- 工作壓力：0.6～42MPa
- 工作溫度：-200～+500℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：OAAUFXOVD670
低溫靶式流量計產品概述
靶式流量計，集流量、溫度、壓力檢測功能于一體，采用先進的單片機技術和電容式壓力傳感器，產品無可動部件，抗振動、抗雜質、抗干擾能力強；具有操作簡單，安裝容易，免維護，故障自檢，運行費用低等一系列特點。
靶式流量計是在傳統隔離膜片式流量計基礎上，將新型應變傳感器應用到流量計上，同時采用*新數字技術和微電子技術，將檢測到的傳感信號處理成與流量成正比的4～20mA信號輸出，并通過雙排大液晶同時顯示瞬時流量和累計流量，使傳統的流量計無論在結構上和性能上都有顯著提高。
靶式流量計已廣泛應用于半水煤氣、焦?fàn)t煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、污水（污水流量計）、純凈水等以及其它特殊介質的計量，解決了多年來業內疑難流量計量。
低溫靶式流量計原理及特性
1、結構
靶式流量計主要由測量管（外殼）、新型電容力傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的電容力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的電容力傳感器是產品能否計量準確的關鍵。
2、原理
當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶桿傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。
低溫靶式流量計特點
1：可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
2：具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
3：具有一體化溫度、壓力補償，直接輸出質量或標方；
4：靶式流量計具有可選小信號切除、非線性修正、濾波時間可選擇；
5：能準確測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量計；
6：計量準確，精度可達到0.2%；
7：重復性好，一般為0.05%～0.08%，測量快速；
8：壓力損失小，僅為標準孔板的1/2△P 左右；
9：抗干擾，抗雜質能力特強；
10：靶式流量計可根據實際需要更換阻流件（靶片）而改變量程；
11：低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
12：安裝簡單方便，*易維護；
13：多種輸出形式，能遠傳各種參數；
14：抗震動性強，一定范圍內可測脈動流。
低溫靶式流量計基本參數
低溫靶式流量計分類
低溫靶式流量計選型表
a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；
c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；
d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的*高工況溫度；
e、對帶溫壓補償?shù)牧髁坑?jì)，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；
f、用戶需要特殊測量管材質，應加以說明。
